Software testing — use JMeter + Grafana to evaluate the Web performance and perform live monitoring

Introduction

最近開始學習Performance test ，分享筆記與個人經驗 ，有謬誤之處請不吝給予指教 ，謝謝!

在網站上線前 ，有幾個問題是團隊需要考慮的: 1.系統在不同數量的使用者連線下 ，server消化requests的速度有多快? 2.系統可以應付多少同時連線數? 3.系統當下的回應時間有多久?

Performance indicator

要分析問題前得先了解:

1. Throughput: 即吞吐量 ，可以分為QPS及TPS 。 — QPS: Query Per Second ，系統每秒接到的請求數 ，計算方式也可以用總請求數除以總時間 (併發數 * 用戶Request數 / 總時間) 。 — TPS: Transaction Per Second ，系統處理能力 ，系統每秒回應數量 。
2. Concurrent user: 即併發數 ，也就是系統在同一時間連結的用戶數量 ，可以視為系統負載的程度 。
3. Response time: 即響應時間 ，實際上系統所需要的響應時間可分為許多段 ，可參考下圖: - 網絡傳輸時間: N1 + N2 + N3 + N4 - 應用服務器處理時間:A1+A3 - 數據庫服務器處理時間: A2 - 響應時間: N1 + N2 + N3 + N4 + A1 + A2+ A3

How do indicators affect to each other?

以上指標簡單來說可以這樣理解:

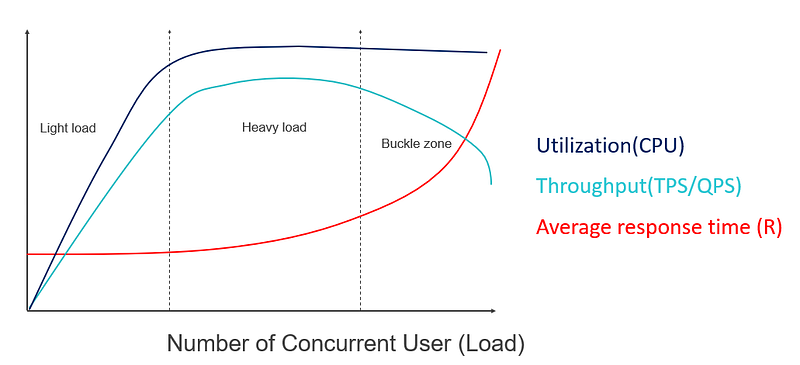

Request對CPU消耗越高 ，Response越慢 ，Throughput 越低 。 但其實指標彼此間也並非是線性的關係 ，改變Concurrent Use大小對CPU ，Throughput ，以及Response time的關係如下 ，可分為幾個階段:

• Light load階段: 在此Concurrent user還不多 ， CPU工作還未飽和. 在此階段當用戶上升 ， CPU loading及Throughput也會隨之上升。
• Heavy load ~ Buckle zone 階段: 當Concurrent user增加到一個程度後， Request數量很高， 會導致線程頻繁切換，用於處理請求的時間反而變少，因此處理的請求數 (Throughput)也隨之降低。

Performance test的目的則是取得系統在穩定狀態下的各項表現(即一開始的三個問題)。

Design a performance test system

JMeter是一套用Java的opensource software ，可以用來測量performance及進行load test ，在使用上有GUI介面且不需要撰寫任何程式碼 ，是對測試人員十分友善的一套工具。

以下將以JMeter為基底 ，將log儲存到InfuxDB用Grafana做視覺化分析。

JMeter installation

1. 安裝JDK (1.0.2)。 - 輸入java -version檢查是否安裝成功 - 設定環境變數 JAVA_HOME(e.g., C:\Program Files\Java\jdk10.0.2)及 PATH(e.g., C:\Program Files\Java\jdk10.0.2\bin)
2. 安裝JMeter (5.1)。
3. 安裝plugin-manager。

Create a simple test script with HTTP(S) recorder

我們可以先用HTTP(S) recorder錄製腳本, 修改後再回放，其原理是以JMeter作為瀏覽器的Proxy，以捕捉瀏覽器的請求及server的response，其步驟如下

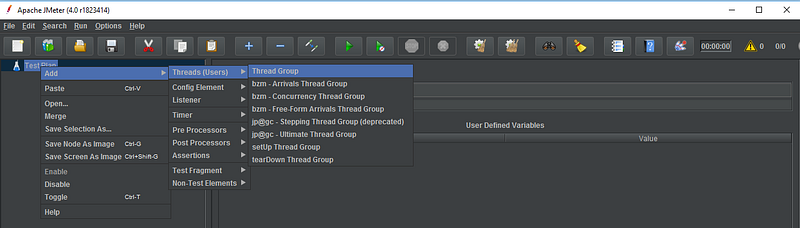

1.啟動bin底下的jmeter.bat，右鍵Test Plan: Add->Threads (Users)->Thread Group。

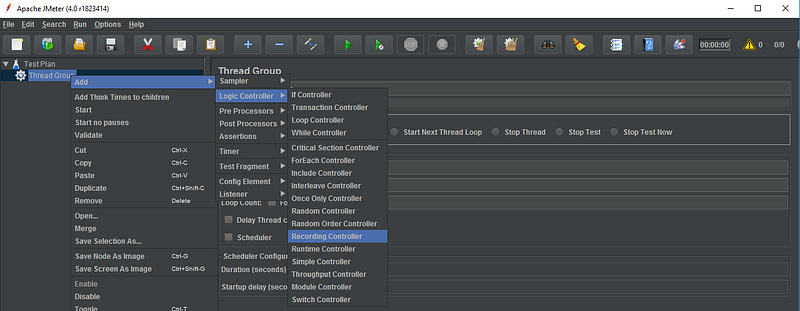

2.右鍵Thread Group: Add->Logic Controller->Recording Controller。

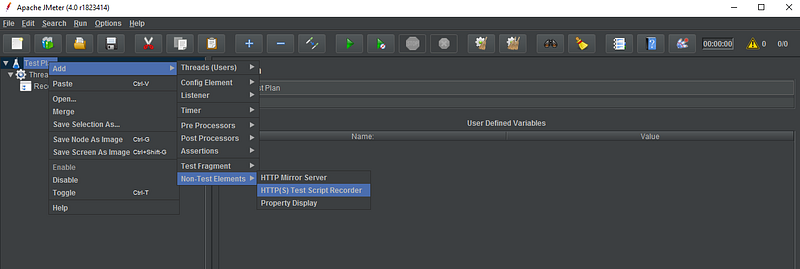

3.右鍵Test Plan: Add->Non-test Elements->HTTP(S) Test Script Recorder。

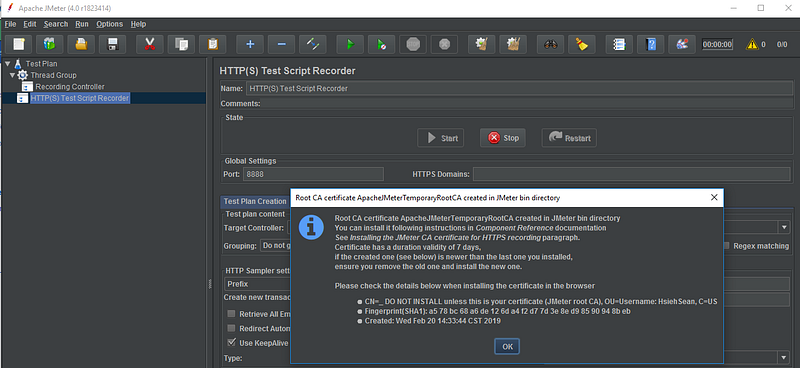

4.JMeter proxy預設的port為8888，按下start後JMeter會幫我們產生出ApacheJMeterTemporaryRootCA.crt，ApacheJMeterTemporaryRootCA.usr。

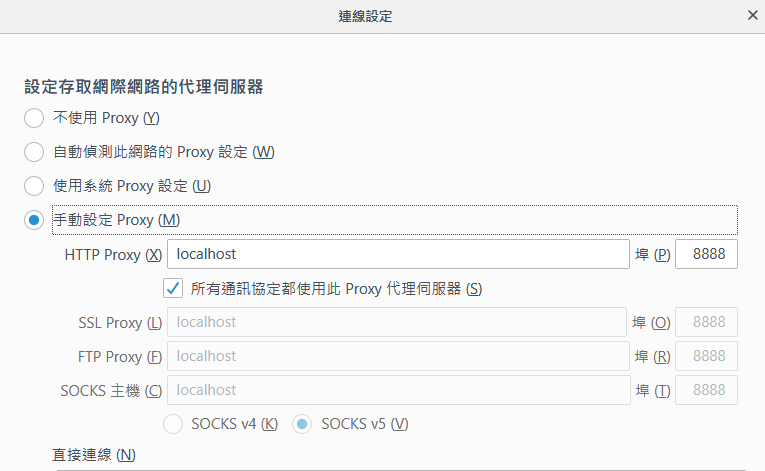

5.接著設定瀏覽器(以Firefox為例)，先設定Proxy, port同樣設為8888，勾選所有的通訊協定都使用proxy。

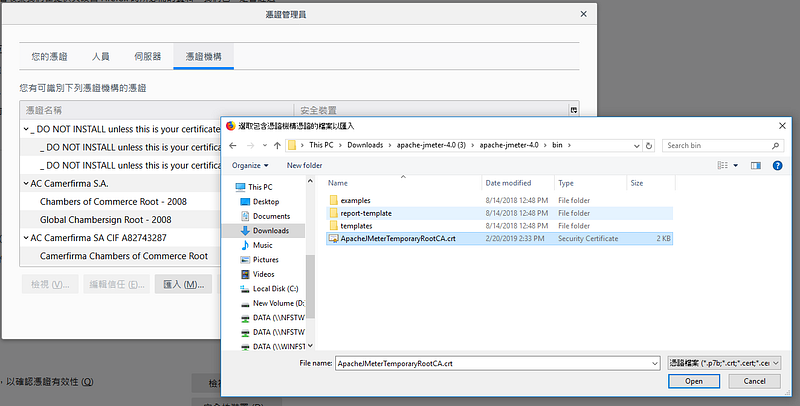

6.設定瀏覽器的憑證，匯入JMeter所產生ApacheJMeterTemporaryRootCA.crt。

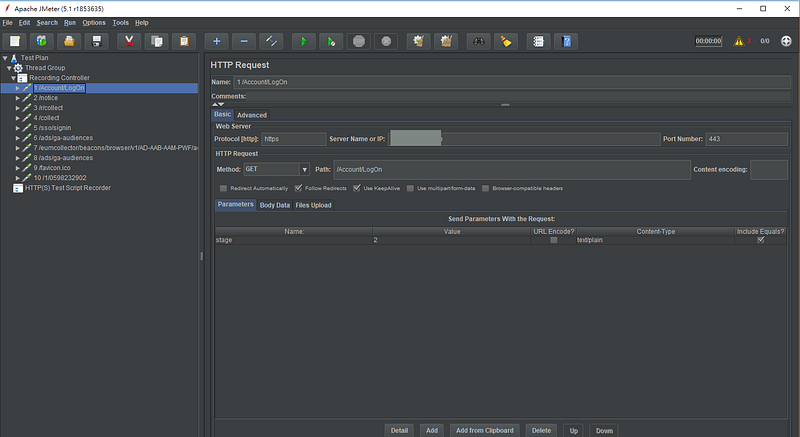

7.在瀏覽器上輸入你想測試的網址，可以看到Firefox顯示正確的網頁，然後在JMeter上看到透過Firefox訪問的頁面都會記錄在JMeter中。

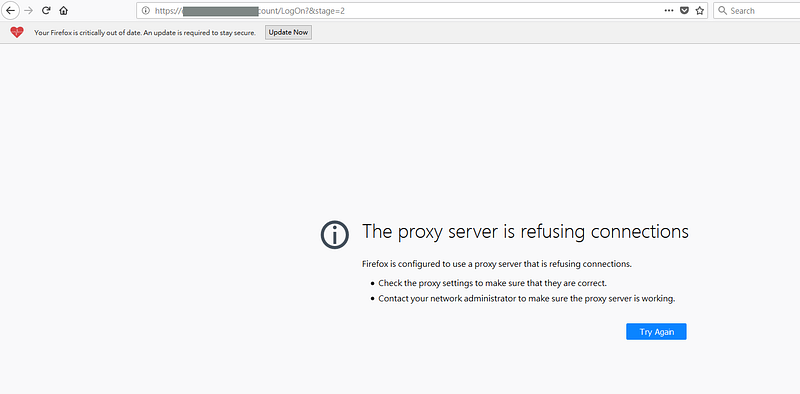

8.如果停止錄製，則瀏覽器將無法提供服務，記得測試完要將proxy取消

The skills you have to know

1. CSV data set

在某些使用場景下 ，我們可能會用數組帳號密碼而且不希望寫在Test case中 ， JMeter提供讀取CSV的方式 。

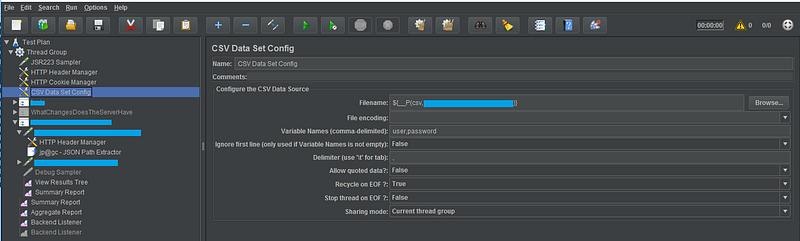

右鍵Thread Group->Add->Config Element->CSV data set Config ，用法是在File name中指定檔案的位置 ，如${__P(csv, ./test.txt)}的意思是變數名稱為csv ，允許由外部(命令列)傳入 ，若無傳入則使用預設值./test.txt, 格式為jmeter -n -t {test plan名} -G{變數名}=檔案位置 。

jmeter -n -t example.jmx -Gcsv="./test.txt"

將值讀進來後儲存到Variable names, 之後在這個程式裡就可以繼續使用 。

2.模擬用戶數(Concurrent users)

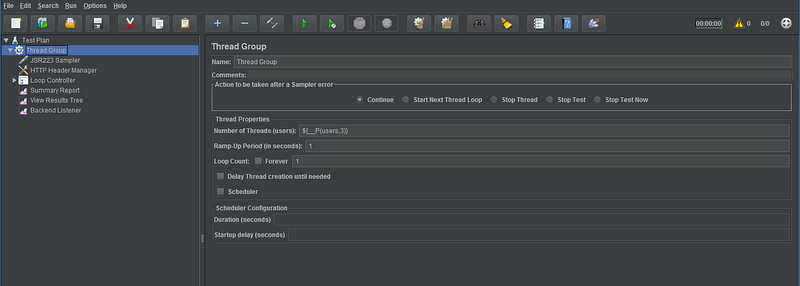

在Thread Group的Numbers of Threads中填入數字即可。

上圖填入的是JMeter的變數用法，如${__P(users,3)}的意思是變數名稱為users，允許由外部(命令列)傳入，若無傳入則使用預設值3，格式為jmeter -n -t {test plan名} -G{變數名}=數量。

jmeter -n -t example.jmx -Gusers=10

3.模擬用戶的Request數

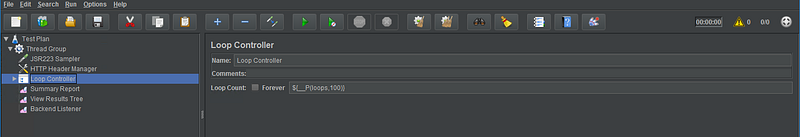

右鍵Thread Group->Add->Logic Controller->Loop Controller，在Loop Count中填入數字即可。

上圖填入的一樣是變數用法，如${__P(loops,100)}的意思是變數名稱為loops，允許由外部(命令列)傳入，若無傳入則使用預設值100。

jmeter -n -t example.jmx -Gloops=10

JMeter distributed testing

如果機器的性能不足，JMeter就無法提供夠大的壓力測試service，對此問題JMeter提供了master-slave架構，透過連結多台low-end的機器產生足夠的壓力對server進行測試，其架構很簡單如下:

這個架構是透過RMI (Remote Method Invocation)所完成，RMI可以讓RMI client的JVM調用RMI master JVM中的方法。

Slave的設定

只是單純的load generator，只單純接收來自Master的Test plan，因此Slave端不需要放置任何*.jmx檔案打開terminal後輸入:

jmeter-server.bat

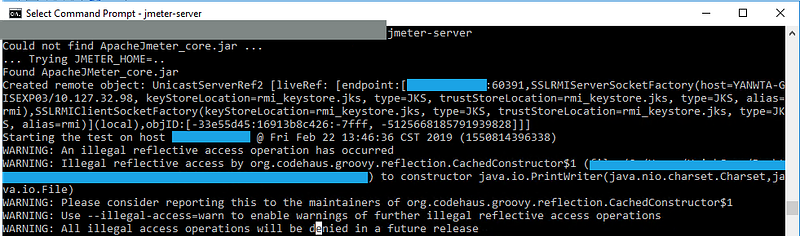

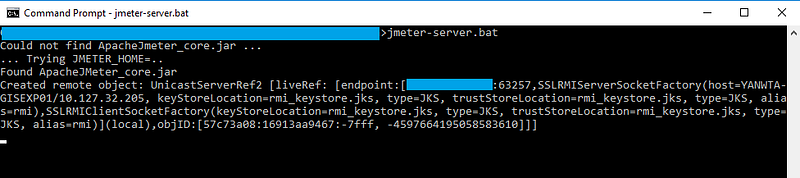

可以看到以下畫面:

Master的設定

由於distributed testing下連結的slave數量越多， master會越吃力，因此建議使用console mode， 打開terminal後輸入已下指令:

jmeter -n -t test.jmx -R {IP1},{IP2}

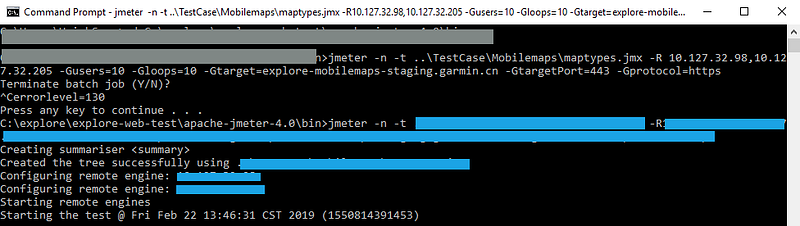

• R後面指定slave的IP，這時可以看到master已成功連結到slaves，訊息如下:

而slaves的畫面會有被連結的訊息，此時便已開始進行測試:

Visualization the test results

JMeter可以儲存每回測試的結果，但時間久了之後檔案數量將會很龐大，解決方式是將JMeter的測試結果儲存到InfluxDB中，並且用Grafana做視覺化，從Grafana中可以看到幾乎是及時的測試結果。

InfluxDB

InfluxDB是一套Open source的時序型資料庫，由Go寫成並廣泛應用於監控的應用場景中。

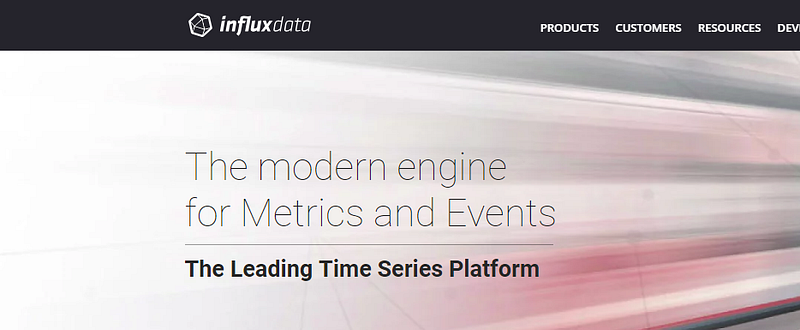

• 下載InfluxDB
• 修改InfluxDB.config:

• 執行InfluxDB:

influxd -config influxdb.conf

Chronograf

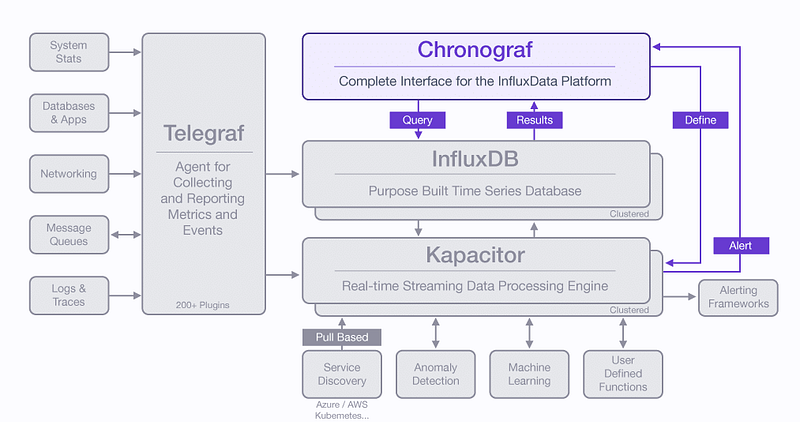

Chronograf是influxDB的後台管理工具

• 安裝Chronograf
• 執行 Chronograf.exe
• 開啟瀏覽器, 訪問 http://localhost:8888

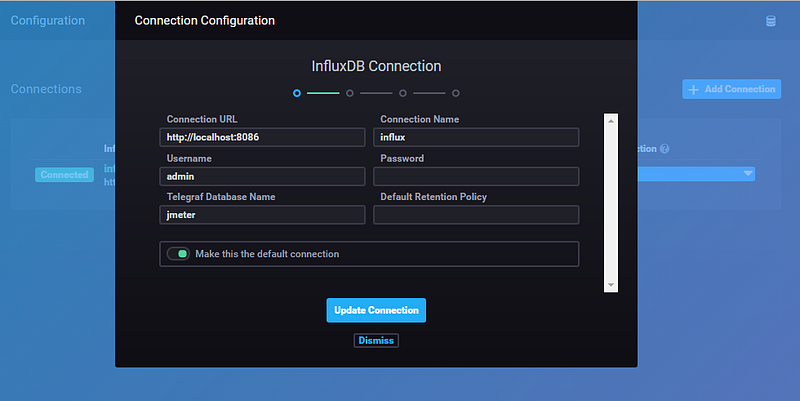

• 選擇Configuration->Connections - connection string: http://localhost:8086 - Name: influx - UserName: Admin - Telegraf Database: jmeter

• 選擇InfluxDB Admin -> Database-> Create Database-> 填入jmeter

Grafana

Grafana是一套open source的時序型Dashboard，常用於監控的應用場景中，角色為視覺化及分析。

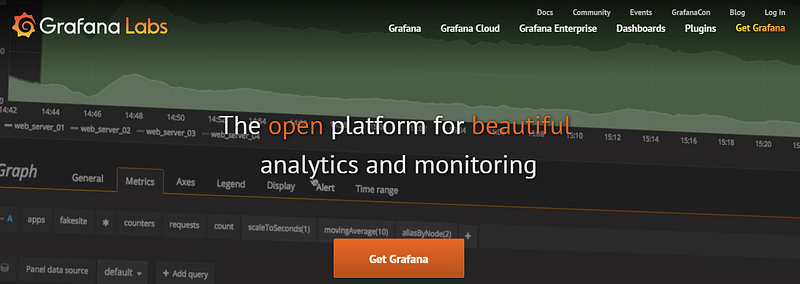

• 安裝Grafana
• 執行Grafana:

grafana-server.exe

• 開啟瀏覽器, 訪問 http://localhost:3000

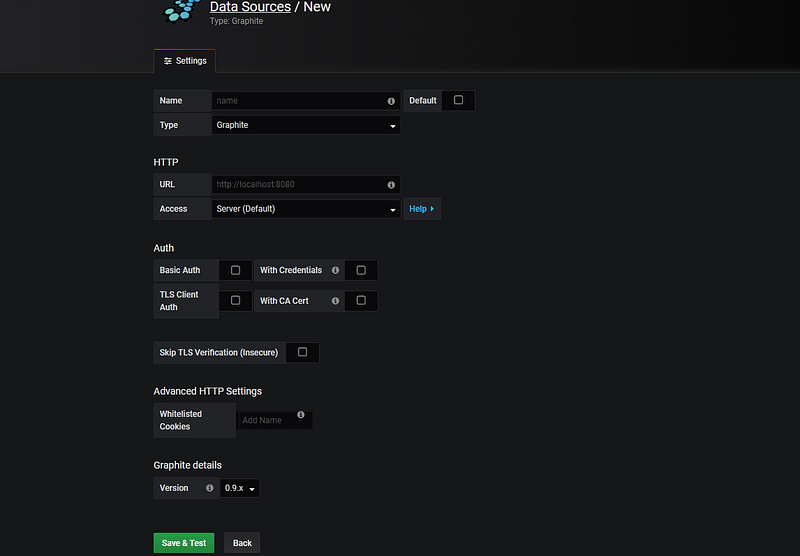

• 選擇 Configuration → Data source → Add a data source - Name: jmeter (check Default) - Type: InfluxDB - URL: http://127.0.0.1:8086 - Access: Server (Default)

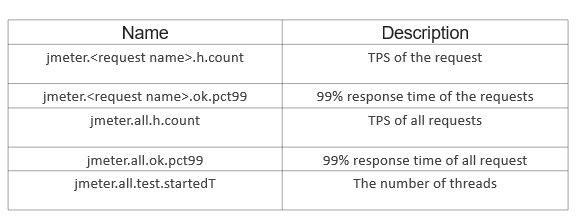

• 選擇Create → New Dashboard → Graph → Edit → Metrics - Data Source: Default - 常用的measurement

JMeter configuration

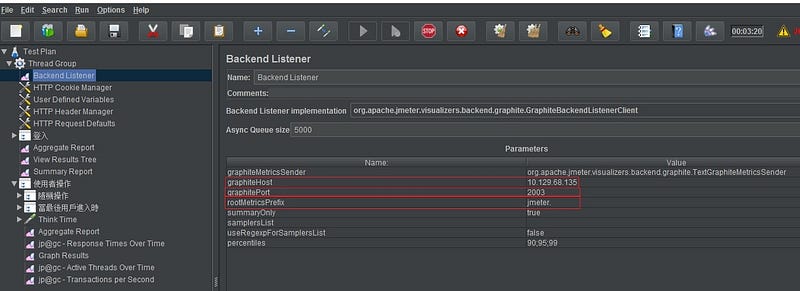

• 加入新的Backend listener: - graphiteHost: 填入InfluxDB所在的位置 - graphitePort: 2003 - rootMetricsPrefix: jmeter

Take a look for the simple test result

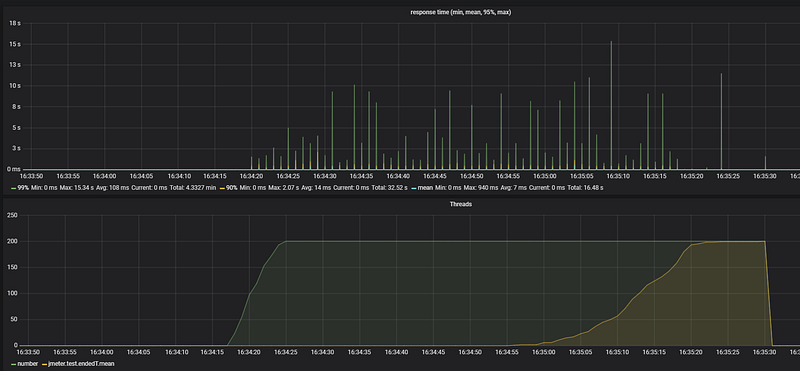

下面的Dashboard為一次測試結果，配置為2個slave，每個slave開100個thread，每個thread發出200個request。

上方的圖為Response time，下放的圖為started thread/ended thread，可以看的出來從測試開始到一半的時間，server的CPU可能是因為thread數量多而疲於切換而無法來得及處理requests， 從中間開始漸漸有thread被消耗，到最後成功消耗完所有threads的Requests。

Summary

這算是我第一次寫關於Performance test的文章，這篇的目的是將前段時間學習過的東西蒐集起來。

謝謝你耐心地讀到Summary，我是Sean HS， 是位軟體工程師。 這片文章是我在研究過程時的筆記，若有錯誤之處，期待您的見解，與您交流討論。
