Introduction

這陣子接觸到很多監控及Logging的服務，像reverse proxy服務如Cloudflare;像儲存traffics以做後續分析的服務，如Kibana; 像用來監控應用程式狀態對服務, 例New Relic; 負責logging的服務，例如Splunk及Loggly。使用起來雖不盡相同，但也十分類似。

這篇想先從Cloudflare，Kibana的視覺化及Splunk的搜尋開始寫起。

Cloudflare

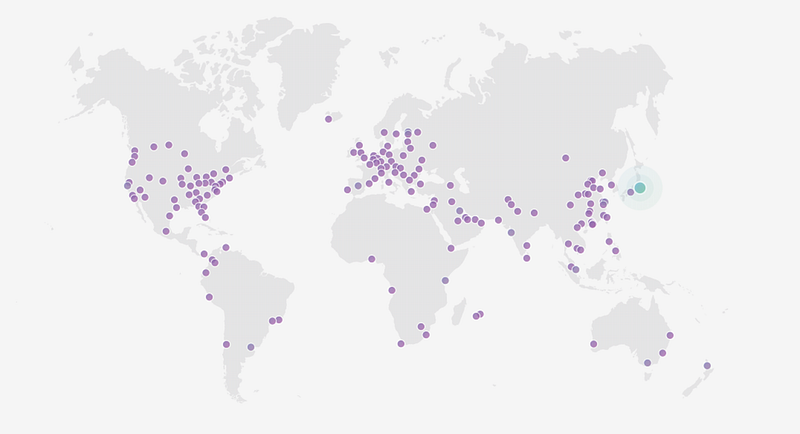

Cloudflare是Reverse proxy，其特色是散佈在世界各地的高效能server群(共有165個資料中心，處理能力為25Tbps)，數量龐大得以分散掉外來攻擊如DDOS attack的壓力，並且具有以下優勢:

1. 速度(Speed): Cloudflare有提供CDN緩存的服務，基本上有75%的requests不需要進到服務本身。

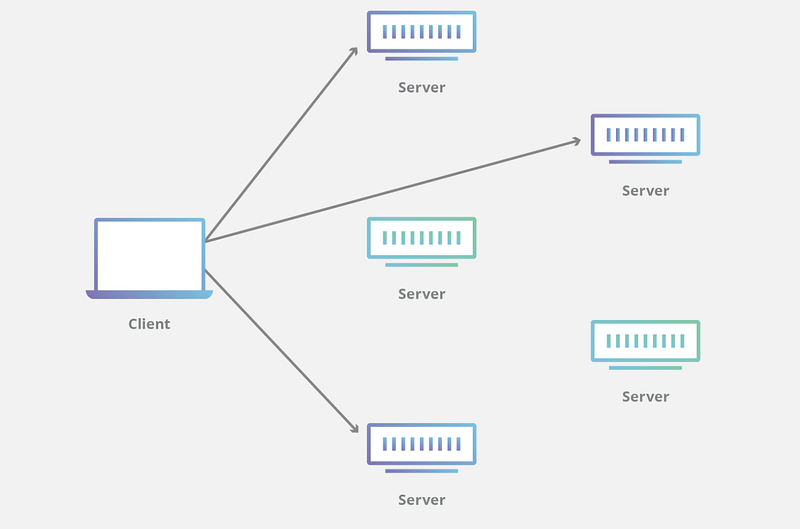

2. 彈性(Resiliency): Anycast是一種網路定址及路由的方式，incoming requests可以被導到不同的節點，基本上Cloudflare或將incoming requests導到最接近使用者的data center. 即使某地區的節點offline，traffic也會自己找到最佳路徑。

3.減緩攻擊(Attack mitigation): 由於Cloudflare的特性，可以分散high traffic volume或是DDOS attack。

Fields

Cloudflare是在第一線面對高流量以及提供緩存的角色，因此會有記錄這些requests/responses的需求，以做為上線後debug時使用，可以參考文件的Field。

{
"CacheCacheStatus": hit,
"CacheResponseBytes" : 1,245,
"CacheResponseStatus" : 404,
"ClientIP": "138.163.241.42",
"ClientRequestHost": "xxx.abc.com",
"ClientRequestMethod": "GET",
"ClientRequestURI": "/shared/jquery.fancybox.css",
"ClientRequestReferer" : "xxx.cde.com",
"EdgeEndTimestamp": 2019-02-12T02:20:57Z,
"EdgeResponseBytes": 1099,
"EdgeResponseStatus": 404,
"EdgeStartTimestamp": 2019-02-12T02:20:57Z,
"OriginResponseBytes": 0,
"OriginResponseStatus": 0,
"OriginResponseTimeSecs" : 0,
"RayID": "4a7ad321bd1d9318"
}

以上是一些重要的欄位，若想找Request資訊可以找ClientRequest開頭的欄位; 而Response資訊有三種:Cache，Origin，Edge。

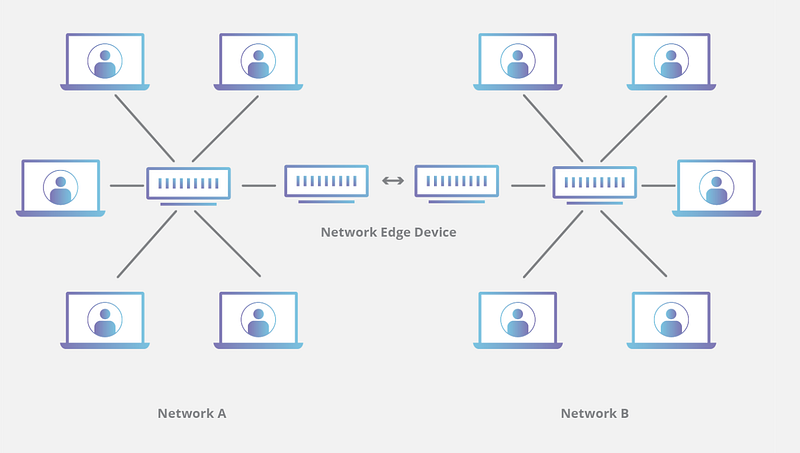

如果CacheCacheStatus為hit，表示給客戶的回應來自CDN的緩存，此時OriginResponse會是0; Edge device為網路彼此間的交界。

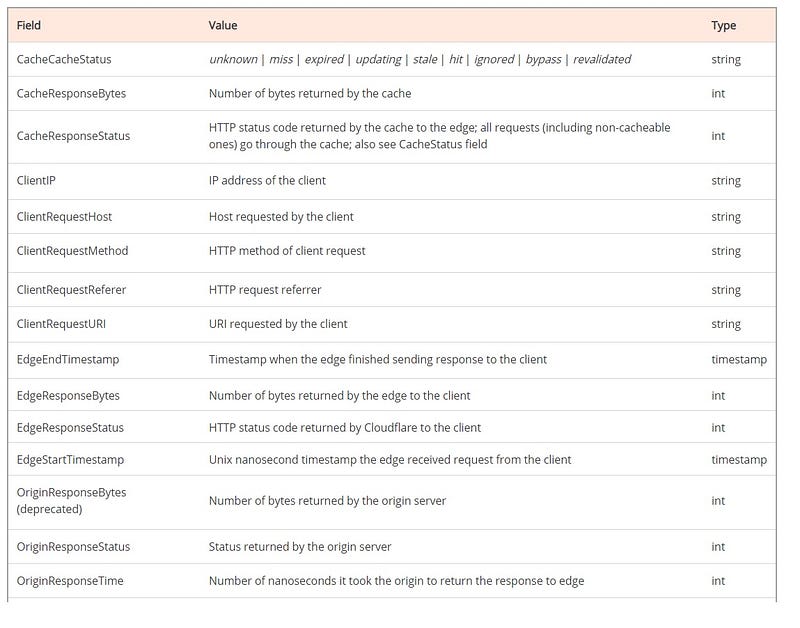

以下為從官方文件中擷取的欄位定義:

Kibana search & visualization

一般來說ELK這個stack通常會被一起介紹, 分別代表

• ElasticSearch
• Logstash
• Kibana

Logstash負責蒐集並將資料傳給ElasticSearch; ElasticSearch儲存資料並提供搜尋; Kibana則是將ElasticSearch的資料視覺化的介面。

由於先前已經了解Cloudflare的重要欄位，這邊遂假設Kibana已存有Cloudflare的資料為例，說明其視覺化資料的方式。

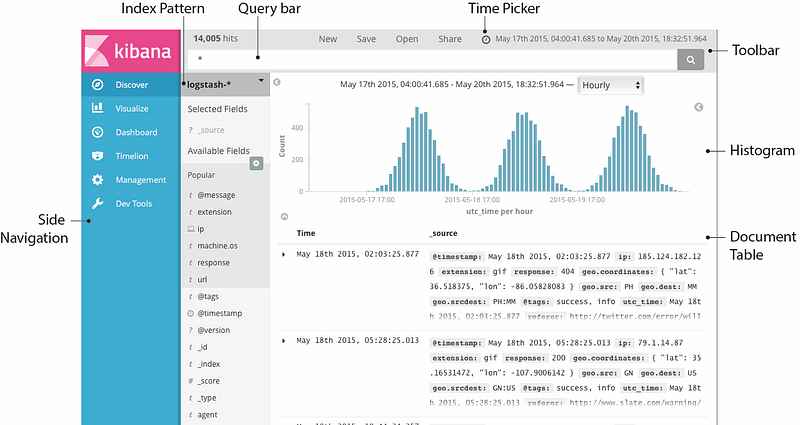

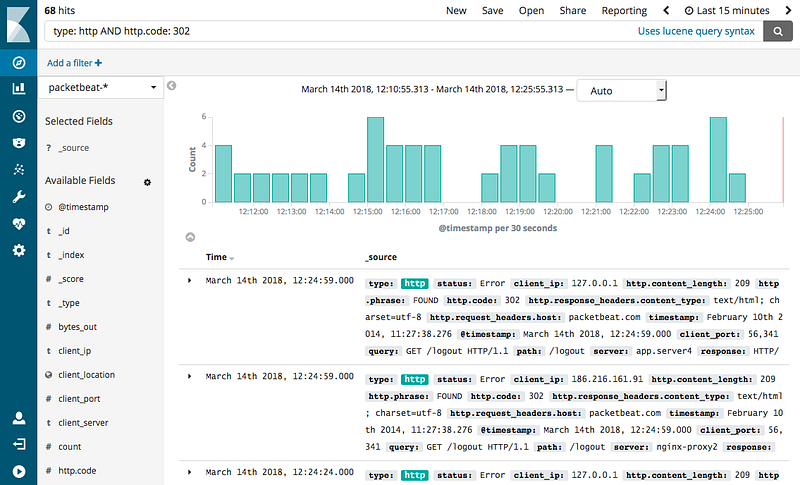

Search and query

由於視覺化時可能會需要用到搜尋條件過濾，因此先介紹基本的搜尋概念。

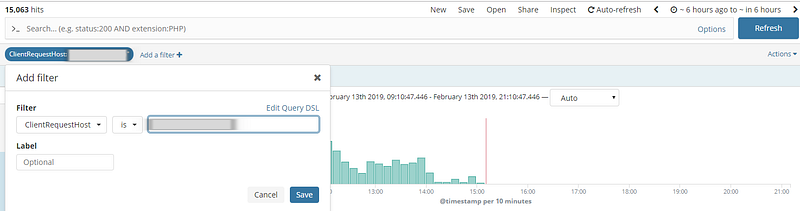

1.Filter: 從Add a filter中可以選擇data的欄位，舉例而言若想找traffic的host，則選擇”ClientRequestHost”，“is”，“abc.xxx.com”，則Kibana就會將host為abc.xxx.com的host的request過濾出來，要注意的是多個Filter條件間是以AND連結。

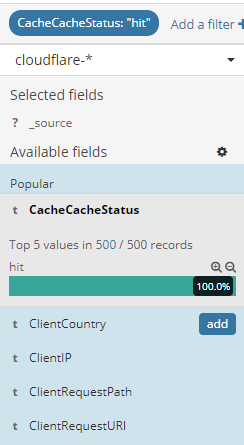

更簡單的方式是從左邊的Filed list中按+號，便可以直接加入新的filter。

2. Actions:

• Enable Filter: 讓filter disable但不移除它，再按一次則可enable。
• Pin Filter: 被pin的filter即使切換頁面還是會持續停在search bar。
• Invert Filter: 讓原來的filter反義。
• Remove Filter: 移除filter。
• Edit Filter: 編輯filter。

3.Query bar:

• String query: 將關鍵字用””框起，舉例若是想搜尋所有由Mozilla 5.0發起的HTTP request，則輸入”Mozilla/5.0”即可。
• Field-based query:用key:value的方式加上連結詞查詢, 連結詞可以是AND, OR，NOT，XOR，<，>， !=，==，LIKE (一定要大寫)。

4.Time picker: 可選擇時間範圍。

Visualization — Max response time chart

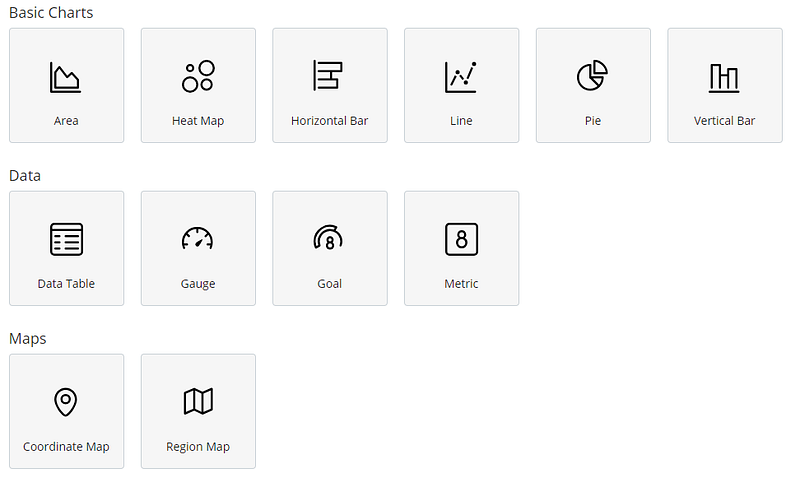

• 選擇Visualize->Create new visualization，選擇Line。

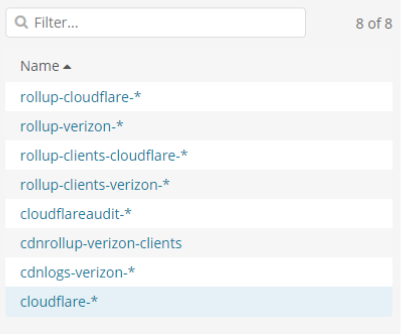

• 需指定index，也就是資料來源。

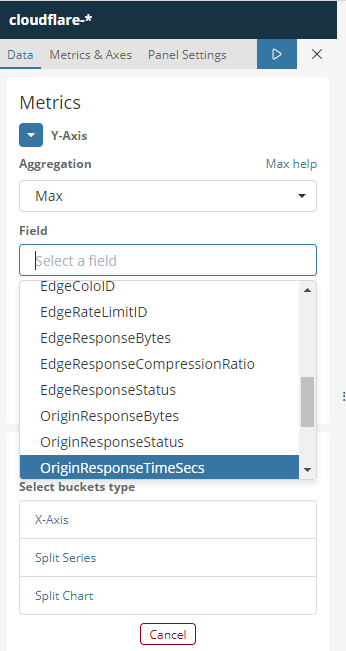

• y軸為度量聚合: 選項有Count，Max，Min，Sum，Medium，在Aggregation選擇Max，並在Field選擇OriginResponseTimeSecs。

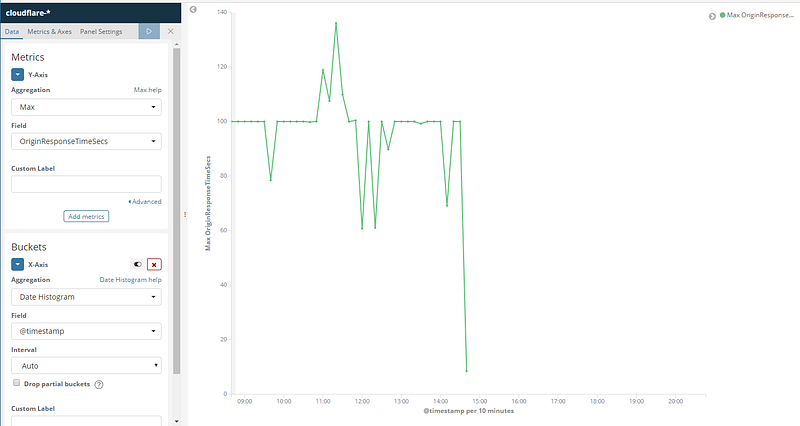

• X軸的Aggregation選擇Date histogram，並在Field選擇@timestamp，按下三角形後會產生Max OrignResponseTimeSecs的Line chart，但此時還是未區分Client host name的狀態。

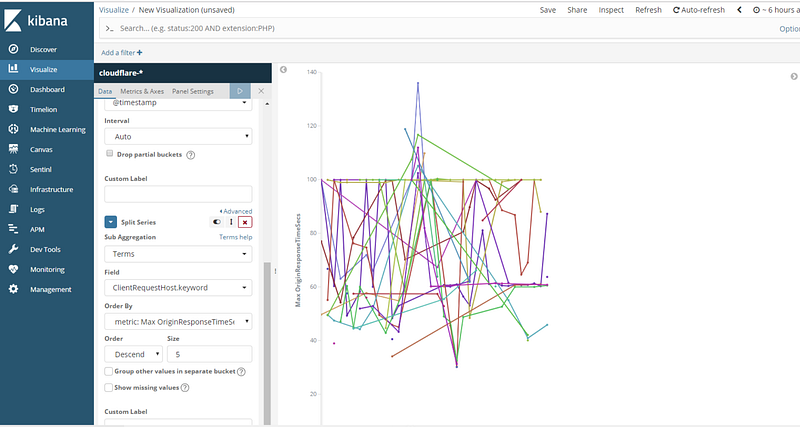

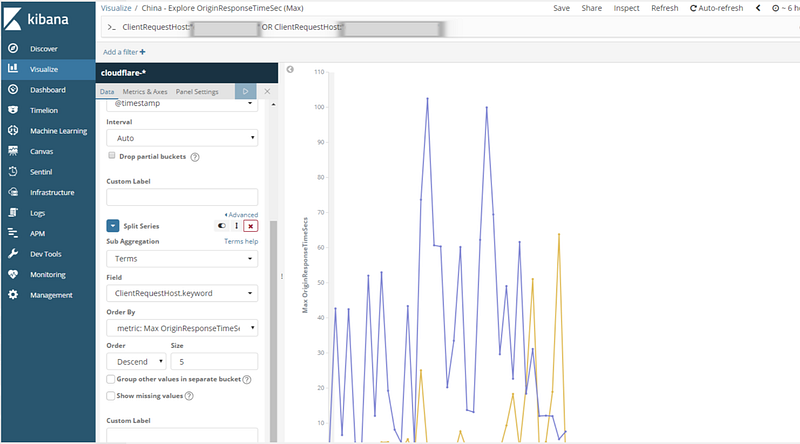

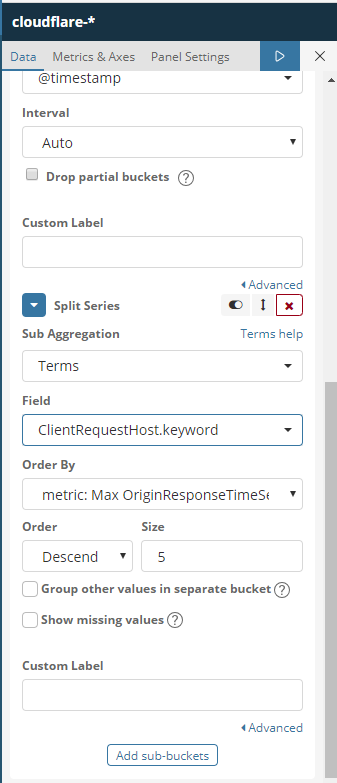

• 向下拉選擇Split Series，Sub Aggregation選擇Terms，Field選擇ClientRequestHost.keyword，再次按下三角形。

• 現在就會依不同的Client host name逐一畫出線圖，下一個問題是我們可能只需要監控其中的兩個Host。

• 在Query bar中輸入查詢條件，例如ClientRequestHost:”abc.xxx.com” OR ClientRequestHost:”def.xxx.com”，並按下Refresh，這時就可以畫出指定的client host在不同時間的Max response time了。

Splunk

Splunk是IT搜尋引擎及知識管理系統，老實說我覺得與許多的監控服務大同小異，也可以自訂圖表及Dashboard，但Splunk的特色是著重log檔的搜尋，分析，統計，報表，與警示等功能。

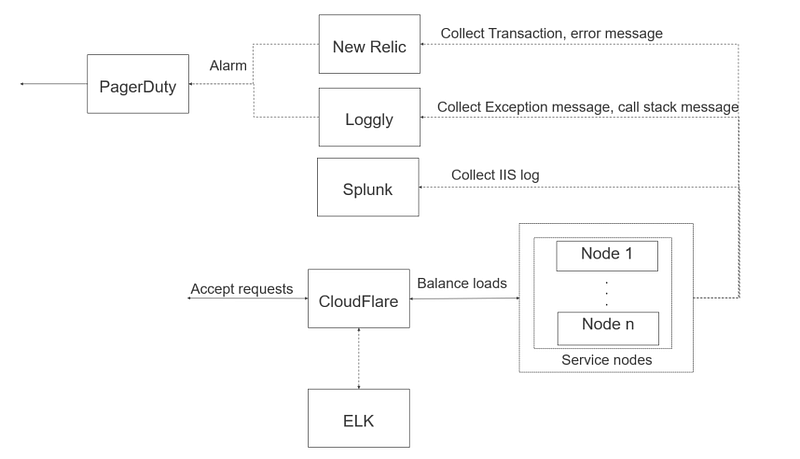

Splunk vs New Relic

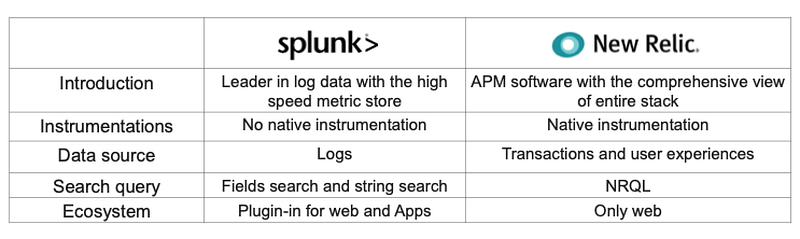

New Relic是另一套跟Splunk很相似的SaaS服務，但用途跟發展趨勢稍有不同，其主要差異如下。

Fields

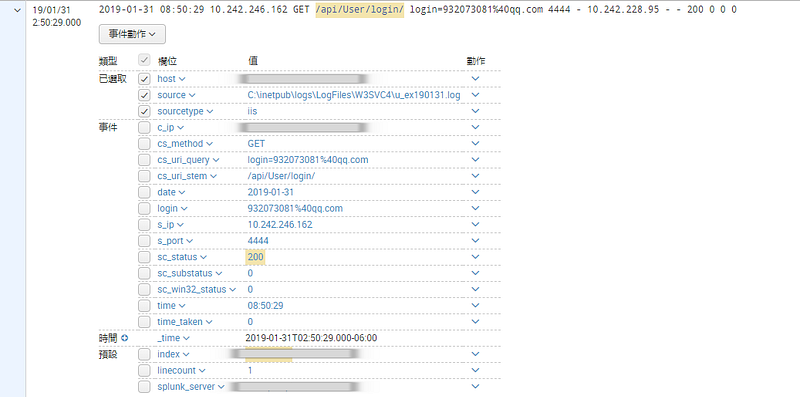

這裡的資料來源是IIS log，重要欄位可參考下圖。

Splunk IIS log search

在每個query前一定要先指定index

index="xxx-iis"

條件連結:

• AND，OR，NOT，XOR，<，>， !=，==，LIKE (一定要大寫)，for example:

e.g., index=”xxx-iis” OR host = “xxx”

• 若沒有用條件連結則會被視為AND，for example:

e.g., index=”xxx-iis” OR host = “xxx”

• 如果條件為事件中的關鍵字，則不須指定欄位名稱，for example:

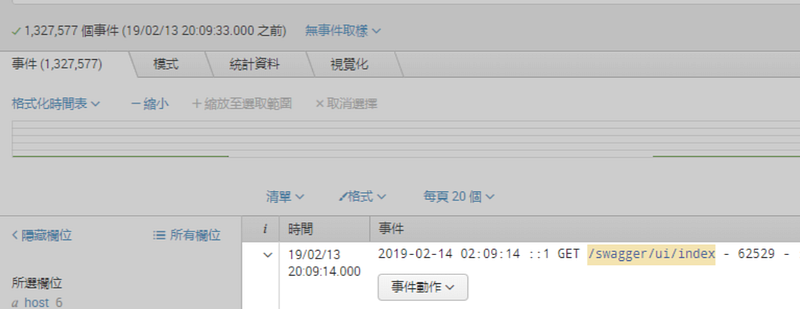

index="xxx-iis" "/swagger/ui/index"

時間條件

• earliest: 最近的時間/ latest: 最晚的時間/ now: 現在時間，for example:

index="xxx-iis" earliest=-24h latest=now

• 指定某個日期，for example:

index="xxx-iis" 2019-02-14

排序

• 取前10名

index="xxx-iis" | top limit=10 c_ip

計算數量

• for example:

index="xxx-iis"  | stats count  as c_ip

Summary
