[Python] Windows 應用程式自動化 GUI Automation — WinAppDriver

最近心血來潮玩玩 WinAppDriver ，使用起來簡單方便，也能夠整合 Appium，程式語法跟 Selenium 很接近，還能跟 Azure Pipeline 做整合，就來寫個筆記記錄下來～

使用者介面 (UI) 的測試一直是所有 QA & RD 的痛點吧 QAQ 每次有新的版本就必需跑一遍 Regression，為了確保品值穩定。

但往往使用者介面如果做了自動化測試常常會有不穩定的情況，Windows Application GUI 自動化雖然很多工具可以選擇，例如早期使用過 Pywinauto 做 Windows 使用者介面自動化，長期下來顯得難以維護，程式碼龐大，語法複雜．．．實在有點悲劇。

就來看看 WinAppDriver 是怎麼做的吧！

WinAppDriver 安裝

可以到微軟的 WinAppDriver GitHub. 下載安裝包 msi 檔。

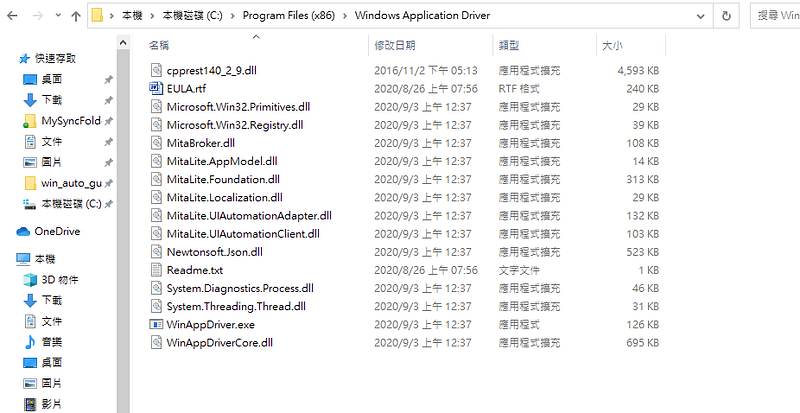

安裝完成之後 WinAppDriver 會安裝到 C:\Program Files (x86)\Windows Application Driver 這個路徑底下。

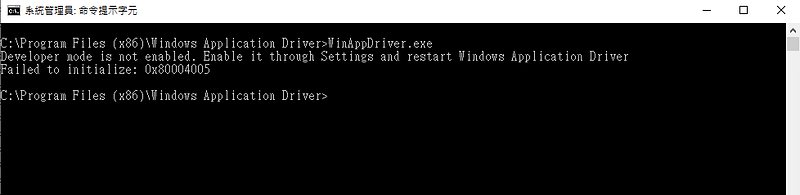

打開 cmd.exe 之後執行 WinAppDriver.exe 會發現，出現了錯誤。原因是因為需要先把 Win10 的開發人員模式開啟。

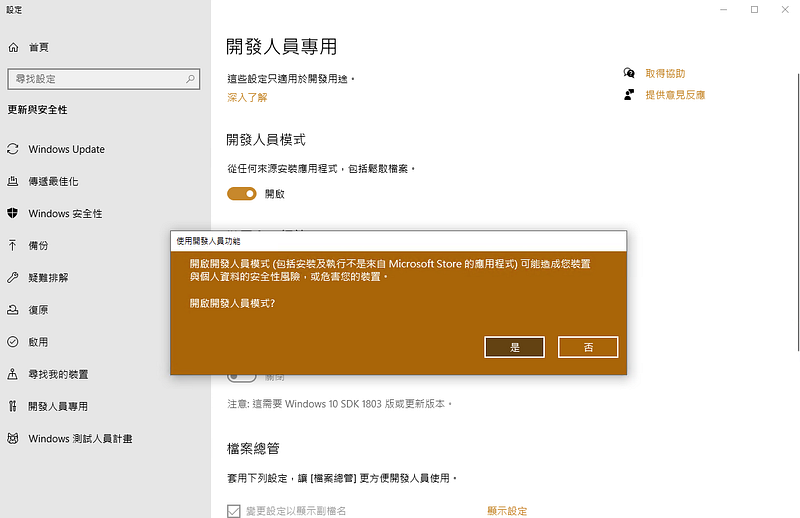

設定 > 開發人員專用 > 開發人員模式。

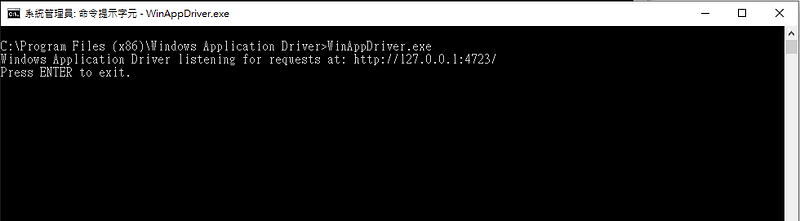

接著，再次執行 WinAppDriver.exe 就能在 console 上看到 WinAppDriver 已啟動成功在 http://127.0.0.1:4723

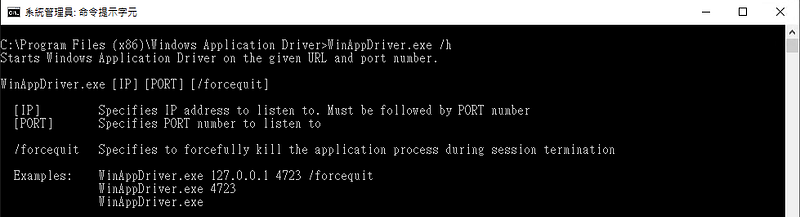

也可以自行改變 IP and Port，可以使用：

WinAppDriver.exe /h

如果是想把 WinAppDriver 寫下 log 檔並且跑在背景執行，可以使用：

Start /B WinAppDriver.exe > C:\WinAppDriver.log

Windows 應用程式元件定位

如果之前有寫過 Selenium 必定知道元件定位需要一些屬性例如 id, name, class…，這些元件屬性需要透過 Element Inspector 去定位，微軟爸爸有提供一個工具讓開發者使用，需要先安裝 Windows 10 SDK。

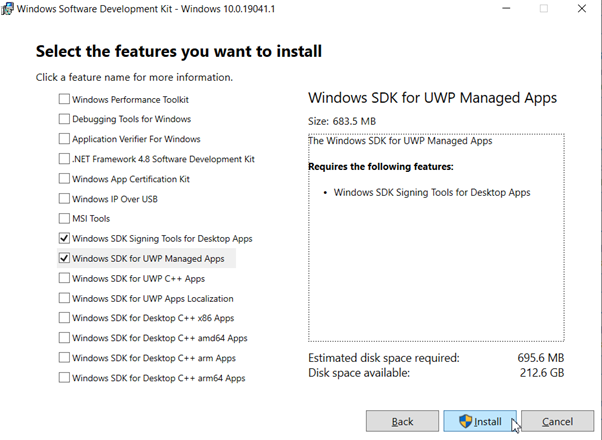

下載完成後執行安裝檔，選擇所需要的 Tools 。

當然～你想要全部裝也是可以：Ｄ

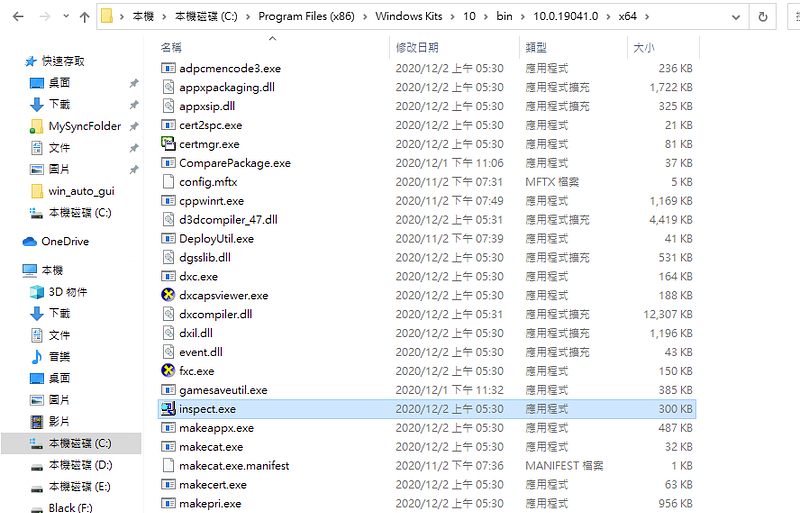

安裝完成後可至安裝路徑開啟 Inspector.exe

C:\Program Files (x86)\Windows Kits\10\bin\10.0.19041.0\x64

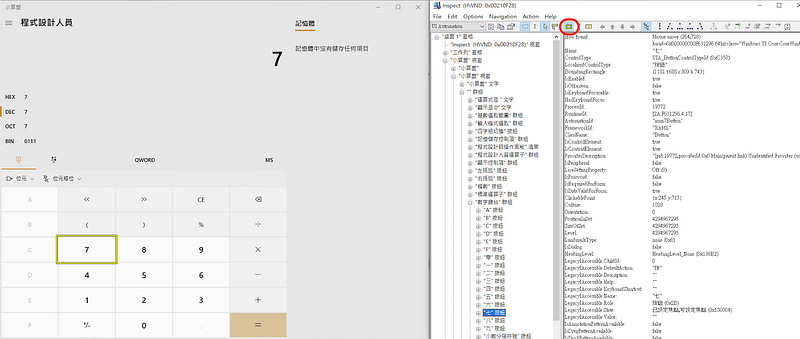

接著，開啟小算盤作為範例，打開標記顯示。

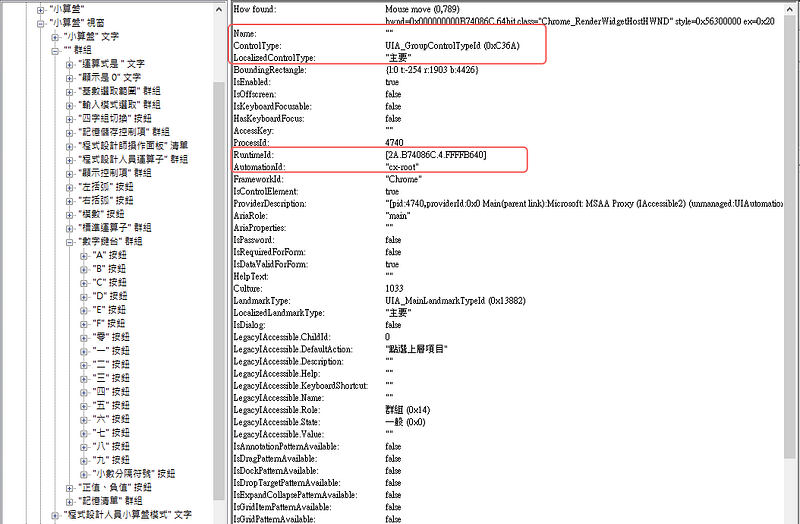

當選取元件時，可以清楚的知道目前所選的是哪個元件。

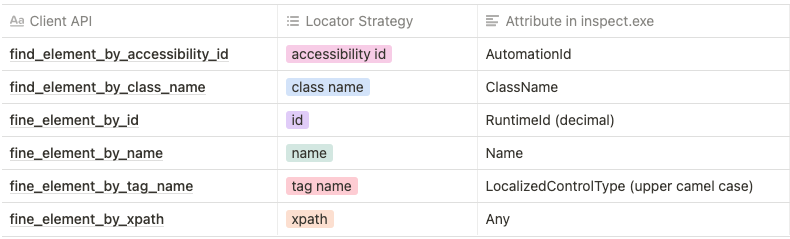

來理解一下，元件屬性與 Appium Client API 的對應關係表：

當選擇標記某個 Application GUI 元件時，會在 inspector.exe 內看到這些屬性，當你了解屬性的對應之後就可以開始寫程式囉～

程式碼開發

Python 套件安裝

pip install Appium-Python-Client

連接 Application

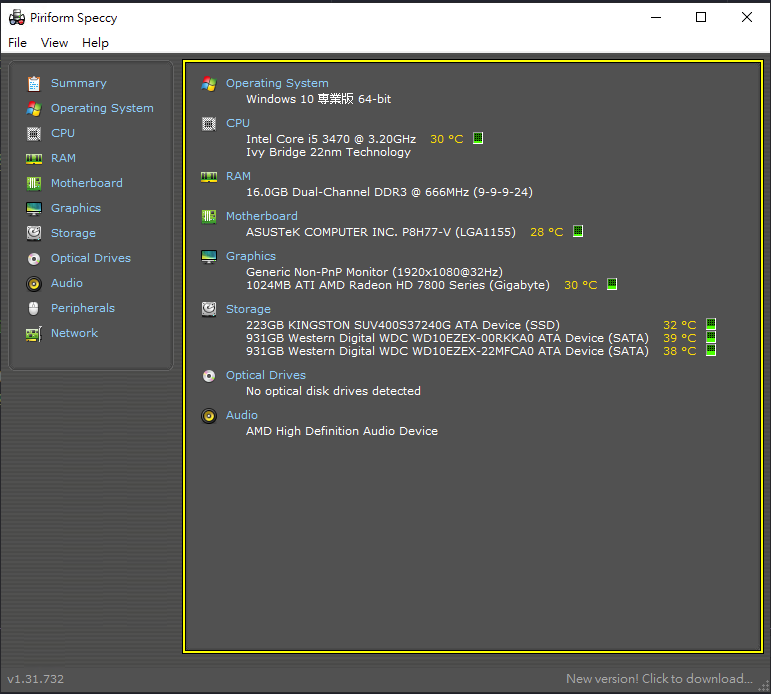

這裡使用 Speccy 為例，想做出一個右邊黃色框框主要資訊畫面的截圖。

from appium import webdriver

def setup_application_driver():
    desired_caps = {}
    desired_caps['app'] = r"C:\Program Files\Speccy\Speccy64.exe"
    desired_caps['paltformName'] = "Windows"
    desired_caps['deviceName'] = "WindowsPC"
    driver = webdriver.Remote(
        command_executor='http://127.0.0.1:4723',
        desired_capabilities=desired_caps)
    return driver

使用上面這段程式碼，連結已啟動的 WinAppDriver。

( 注意：如果有改 IP or Port 記得修改程式碼內容 )

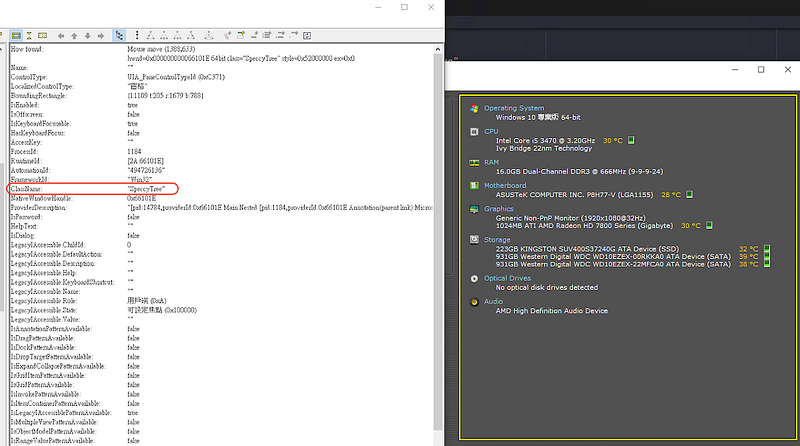

如上圖，在 inspector.exe 選擇使用 class name 作為定位元件的方式 ( 因為其他的屬性都不夠單一 ，容易造成定位錯誤 )。

接著，透過下面這段程式碼實現截圖功能：

from io import BytesIO
from PIL import Image

def operate_speccy(driver: webdriver):
    full_png = driver.get_screenshot_as_png()
    take_element_screenshot(full_png, driver.find_element_by_class_name("SpeccyTree"), "main_window.png")

def take_element_screenshot(full_png, element, filename):
    location = element.location
    size = element.size
    left = location["x"]
    top = location["y"]
    right = location["x"] + size["width"]
    bottom = location["y"] + size["height"]

    im = Image.open(BytesIO(full_png))
    im = im.crop((left, top, right, bottom))
    im.save(filename)

因為使用 Appium 所提供的 element screenshot api 出現未知錯誤導致無法完成物件截圖，所以這裡這段 element screenshot 的做法，是一個 workaround.

這段採用的邏輯是，先用 Appium 提供的完整 Application 截圖，把整張畫面擷取下來，再使用 Appium 定位的元件的位置(長，寬，高)，當作圖片裁切的點位依據，也就是對應到上方的 function “take_element_screenshot” 程式碼片段。

結果

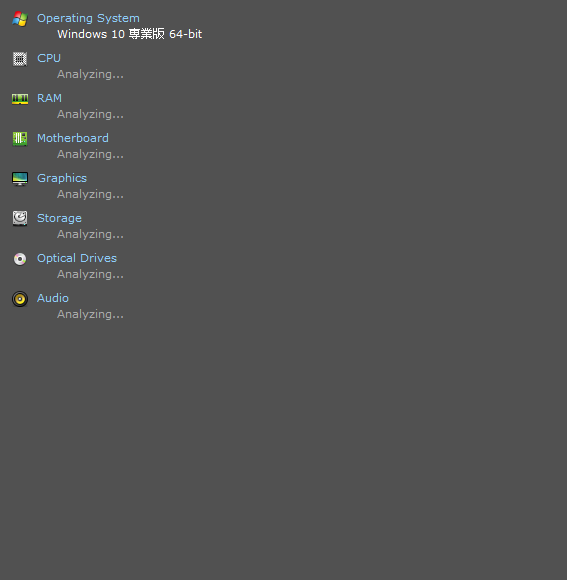

下圖是經由程式碼截圖出來的結果，可以發現到因為程式碼執行的很快速，在 Speccy 還在 loading 時，就已經把圖片截圖完成，如果是要擷取正確的資訊，需要做一些等待或是找一個判斷條件來使程式做優雅的等待：Ｄ

初次玩玩的小筆記，等之後多踩一點地雷～再繼續研究～

附上完整程式碼：

那我們就下集待續吧～：Ｄ
