新手误解的IEC61508–1，您也中招了吗？
中英夹杂•技术部落格 - 适合爱阅读中文，却以英文汲取专业技术的你 -
IEC-61508 specification 有7个Parts。对于刚接触FuSa的您来说，觉得越读越不明白、再看就晕头转向的话，希望我这一系列文章可以帮助您了解IEC-61508:2010的基本结构与概要，并且避开新手容易误解的地方。
如果您还没有理解什么是Functional Safety的话，我会先推荐您去阅读以下2篇入门简介：
结构
首先很重要的概念是，是Part 1 至 Part 4是规范(normative)范围， 也就是必须遵守的部分；而 Part 5至 Part 7 是 资讯 (informative)范围，可作为指南。

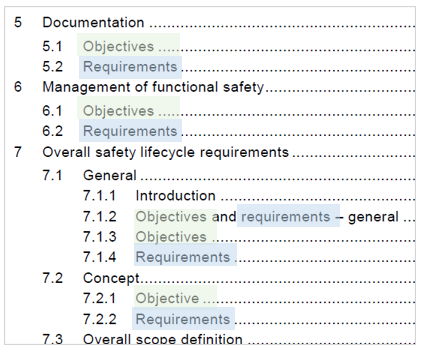

从结构上来看，您可以看到Part 1 里面一共有8个条款。从 Clause 5开始到 Clause 8为止，每个条款与子条款都有自己的目标 “objective”与 规定 “requirements”。此规律，也会延续到Part 2 与 Part 3里。
Clause 7 占了 Part 1 很大一部分，它的 Figure 2 至 Figure 5 介绍了Safety Lifecycle Phases，Table 1 列出了各周期里的考虑范围“scope”、需求来源“input”、产出“output”，还有 Table 2 和 Table 3 带出了SIL level 及其Target Failure Measures，等等一系列的重要概念。
尽管其他条款占的版面小，其实它们也一样重要。所有条款里提到的目标与规定，都必需贯彻到整个FuSa系统的生命周期里面。
敏锐的您应该会发现Clause 5 “Documentation”， Clause 6 “Management of Functional Safety”， Clause 8 “Functional Safety Assessment” 还有 Clause 7.18 “Verification” 并没有出现在Figure 2内。如果您细看它们的条款，其实它们没有出现在图里，是因为每一个阶段内都要达成这些目标与规定。

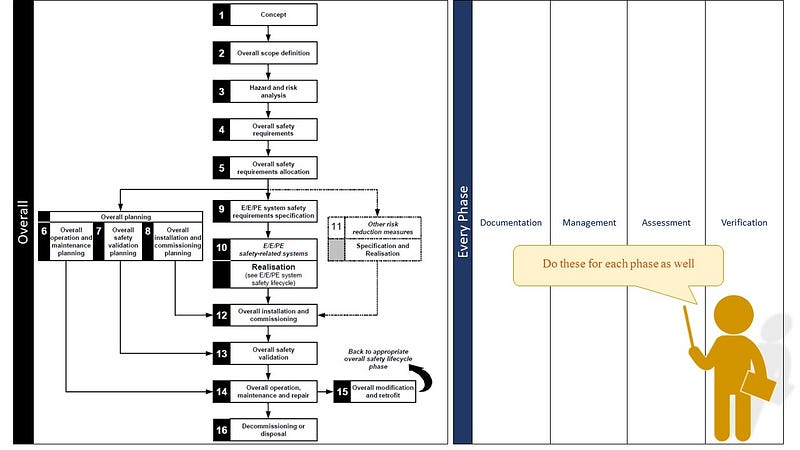

个人认为，全面的概念应该如下图所示：
容易错过的细节
从一开始的Introduction到Clause 3，看起来像是可以直接跳过的序言，其实里面有好些重要的概念；很多不够细心的读者，会直接跳至Clause 4，甚至直接从Clause 7开始阅读， 而错过了重点， 比如:
- Clause 1.2 —
此IEC-61508国际标准并不涵盖：
- E/E/PE 器材本身造成的风险
- 需要达到SIL 1以下的系统
- 可以独自把风险降至可以接受程度的E/E/PE system
- 医用器材
2. Clause 4.2 —
在以下情况，此标准里的某些不适用的条款可以被豁免：
- 该E/E/PE 系统为Low Complexity设计
- 该产品是全新开发的技术

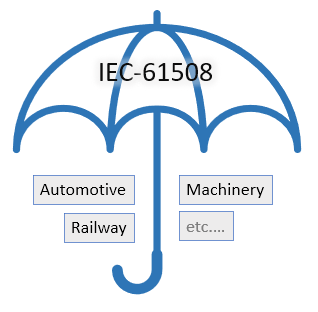

注：IEC-61508是基本FuSa标准，适用于各行业， 一直被认为是一系列工业标准的“基准伞”。因此，没有相关领域标准的新创科技都会参考IEC-61508。
新手的误解
在Clause 7里面，新手可能产生的误解有好几项。我将它们归纳为2组：
1）有关 Figure 2 — Safety Lifecycle Phases
简介：整个Clause 7 都是按照此图的序列来进行解说。
Clause 7.1谈的是“general” 概念，它提供一个systematic approach， 着重的是每个phase都是下一个phase 的input，按照这些input来产出一些output；接着，Safety Lifecycle的16个阶段各别通过Clause 7.2至 7.17 来阐述需要达成的objectives & requirements。 最后，Clause 7.18阐明每个阶段都得经过确认。
误解1：误解为Waterfall development process
Safety Lifecycle Phases只代表该产品的各个阶段，但是不表示它是使用Waterfall workflow来开发。
误解2: 以为FuSa就是保障系统安全的唯一途径
如果您仔细看的话，Box 11 “Other risk reduction measures” 是用虚线表示。而在图下面的注释里也说了该周期不属于IEC-61508范围内。
其实，系统安全就像一个洋葱，是经过多方面考量后，加上一层又一层的安全措施堆叠起来，其中包括很多的被动安全措施，而FuSa只是其中一层的、属于主动式的安全措施。

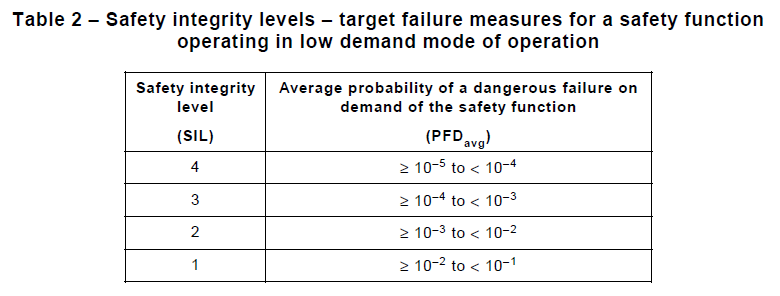

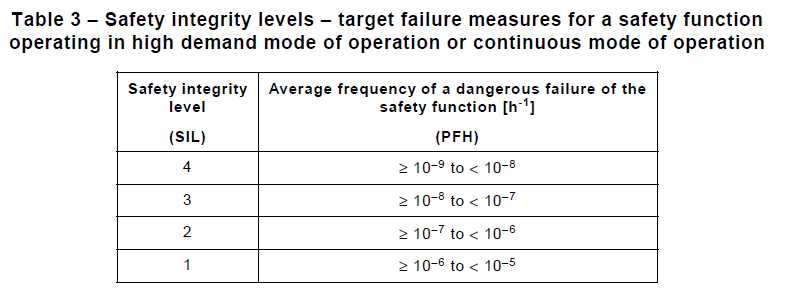

2）有关 Table 2 & 3 — SIL 与 Target Failure Measures
简介：根据不同的Mode of Operations，Target Failure Measures的定义也不同，而它们的定义分别呈现在2个不同的表格里。
误解1: 以为低于SIL 1 的产品不需要或没有安全性
低于SIL 1的产品也是需要达到一定程度的安全性 （譬如不漏电），只是它不需要设计成IEC-61508要求的功能安全。
误解2: 混淆了demand mode与continous mode的定义
因为High demand mode 常与Continous mode 出现在一起，新手会很容易误解它们代表着一样的概念。当知道了它们其实不相同时，却又不理解差别在哪里。
其实，它们的差别在于目的性，不在于signal 的 on / off 。
Demand mode 代表着Safety Function平时不参与在系统的正常运作里 （即 “normal operation”)， 只在有需要时才发出Demand， 让系统进入Safe State。 然后根据Demand 的频密度， 又可以分成Low Demand Mode与 High Demand Mode。
Continuous Mode 则代表Safety Function一直参与在系统的正常运作里； 换言之，保持或进入Safe State是该系统运作的其中一项的日常功能。比如刹车系统或 互锁式护罩系统 (Guard Interlock System)。
误解3: 以为右边栏 (column) 代表的是 Safety Function发生的概率/频率
新手们应该都会意识到，2 个 表格探讨着不同的东西，Low Demand Mode 说的是“Probability”与 “per year”， 而High or Continuous Mode 说的是 “Frequency”与 “per hour”。
可是，很多新手就会不小心忽略掉重点所在，也就是“Dangerous Failure”。
右边栏里的数值，说的是要执行Safety Function时却因为各种Fault而执行不了 (Dangerous Failure) 的概率或频率。 要达到左边栏里的SIL，低于右边栏的阈值就是其中一个requirement。
注意，请也不要误解为要达到左边栏里的SIL，该系统能够执行Safe State的概率或频率只能那么多。
误解4: 以为达到Table 2 & 3 里的PFH / PFDavg阈值， 就达成左边栏的SIL
要设计成适合某程度的SIL，有2大主要关键:
关键1：推导出来的PFH 与 PFDavg 值符合标准
关键2：Hardware Fault Tolerance， 详情在IEC-61508 Part 2里。
设计FuSa系统，不能仅仅考虑数学运算，如何挑选合适的诊断与设计，也是达成特定SIL的条件。
在这里，希望您能避开以上新手容易产生的误解。下一篇，我会提供Part 2的概念大纲，让新手们能够快速掌握重点，并厘清各项误解。谢谢!
